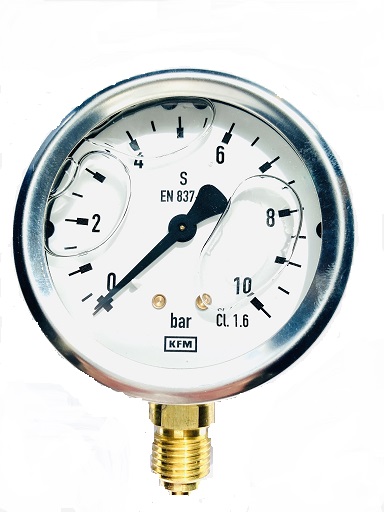

Manometr Z RURKĄ BOURDONA

GLICERYNOWY - STAL NIERDZEWNA

PRZYŁĄCZE DOLNE 1/4

ŚREDNICA FI 63 MM

ZAKRES POMIARU 0-10 BAR

Odporność na wstrząsy i wibracje!!!

Zastosowanie

Do punktów pomiarowych o dużych dynamicznych

obciążeniach ciśnienia i wibracjach

■ Do mediów gazowych i ciekłych, które nie są bardzo

lepkie i krystalizujące oraz nie reagują ze stopem miedzi

■ Hydraulika

■ Kompresory, okrętownictwo

SPECJALNE WŁAŚCIWOŚCI

Odporność na wstrząsy i wibracje

■ Szczególnie wytrzymała konstrukcja

■ Typ aprobaty dla przemysłu stoczniowego

■ Rozmiar nominalny 63 mm,

■ Zakresy pomiarowe do 0 ... 10 BAR

Dopuszczalna temperatura Otoczenia: -20 ... +60 °C

Manometr z rurką Bourdona z płynnym wypełnieniem  posiada obudowę ze stali nierdzewnej i części zwilżane ze stopu miedzi.

Model ten spełnia wymagania międzynarodowej normy przemysłowej EN 837-1 dla manometrów z rurką Bourdona.

Ze względu na płynne wypełnienie obudowy, element ciśnieniowy i mechanizm są skutecznie wytłumione. Dlatego przyrządy szczególnie nadają się do punktów pomiarowych o wysokich dynamicznych obciążeniach, takich jak szybkie cykle obciążeniowe lub wibracje.

Obudowa odpowiada stopniowi ochrony IP65. Z dokładnością do klasy 1.6, manometr ten jest odpowiedni do szerokiego zakresu zastosowań

w przemyśle.

SPECYFIKACJE

KONSTRUKCJA

EN 837-1

Rozmiar nominalny w mm

63,

Klasa dokładności

1.6

Zakresy skali

0 ... 10 bar

Ograniczenie ciśnienia

NS  63: Stałe: 3/4 x pełny zakres skali

Zmienne: 2/3 x pełny zakres skali

Chwilowe: Pełny zakres skali

Dopuszczalna temperatura

Otoczenia: -20 … +60 °C

Medium: max. +60 °C

Podzielnia

Tworzywo ABS, białe, z wypustem ograniczającym

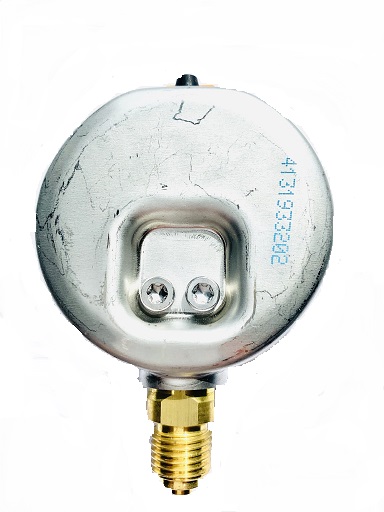

Obudowa

Stal nierdzewna, naturalne wykończenie

Uszczelnienie w kierunku przyłącza procesowego z O-ring

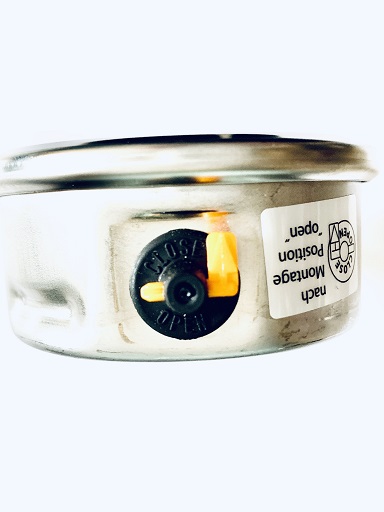

Dla wszystkich zakresów, korek wlotowy może zostać

odpowietrzony w celu wewnętrznej kompensacji ciśnienia.

Pozycja odpowietrznika

Na obwodzie obudowy, na godzinie 12

Szyba

Tworzywo, krystalicznie czyste

Pierścień

Pokrywa trójkątna walcowana, stal nierdzewna, wykończenie

połysk

Płynne wypełnienie

Gliceryna
